超聲波淤泥界面儀菜單簡易設置操作說明

更新時間：2019-07-29

本公司生產的超聲波淤泥界面儀、超聲波泥位計,使用全中文的菜單,進行簡易的設置,就能滿足客戶不同的需求。正常情況下,按照說明書的安裝要求,安裝好設備后,只需要設置以下幾個參數,設備就可以正常使用了。面板上有三個按鍵，通過這三個按鍵可對儀表進行調試。調試后液晶屏幕上顯示測量值。 ◇進入菜單項 ◇移動光標◇確認菜單項 ◇選擇菜單項◇確認參數修改 ◇參數修改(1)儀表通電顯示后，長按設置鍵(SET)兩秒···

本公司生產的超聲波淤泥界面儀、超聲波泥位計,使用全中文的菜單,進行簡易的設置,就能滿足客戶不同的需求。正常情況下,按照說明書的安裝要求,安裝好設備后,只需要設置以下幾個參數,設備就可以正常使用了。

面板上有三個按鍵，通過這三個按鍵可對儀表進行調試。調試后液晶屏幕上顯示測量值。

◇進入菜單項 ◇移動光標

◇確認菜單項 ◇選擇菜單項

◇確認參數修改 ◇參數修改

(1)儀表通電顯示后，長按設置鍵(SET)兩秒進入一級菜單。

具體菜單請看*后一頁的“菜單查詢圖”。

(2)選擇測量模式:

測量模式分水深測量和泥位測量。出廠默認為泥位測量。

(3)將探頭的高度值輸入到“參考零點”。(探頭高度為探頭發射面池底的距離)

①水深測量模式下，參考零點設置沒有意義，量程高點、量程低點的位置參見附圖1.1。

②泥位測量模式下，參考零點、量程高點、量程低點的位置參見附圖1.2

undefined

附圖1.1 水深測量示意圖附圖1.2 泥位測量示意圖

量程低點:參考平面到該位置的距離值。當量程低點高于參考平面時數值為正，低于參考平面時數值為負。測量出的泥位在這個設定值的時候輸出4mA電流。

量程高點:參考平面到該位置的距離值。當量程高點高于參考平面時數值為正,低于參考平面時數值為負。測量出的泥位在這個設定值的時候輸出20mA電流。

(4)帶繼電器工作的:進入報警設置選項,設置三個參數:

①報警模式:選擇高位報警、低位報警或者關閉。

②報警值:高位報警:泥位高于報警值時報警

低位報警:泥位低于報警值時報警

③回差值:回差值是為了防止測量誤差引起在報警點附近報警開關反復跳動。

高位報警狀態:泥位低于(報警值-回差值)時解除報警

低位報警狀態:泥位高于(報警值+回差值)時解除報警

(5)探頭選擇、參數校正、算法選擇項請在**技術人員指導下進行設置。

(6)建議：超聲波淤泥界面儀、在與電動機、變頻器、PLC等有干擾的設備連接時，中間*好加上隔離器，并且真正可靠接地。如果沒有直接連接，也請保持足夠的距離，減少以上設備的電磁干擾。

一、產品簡介

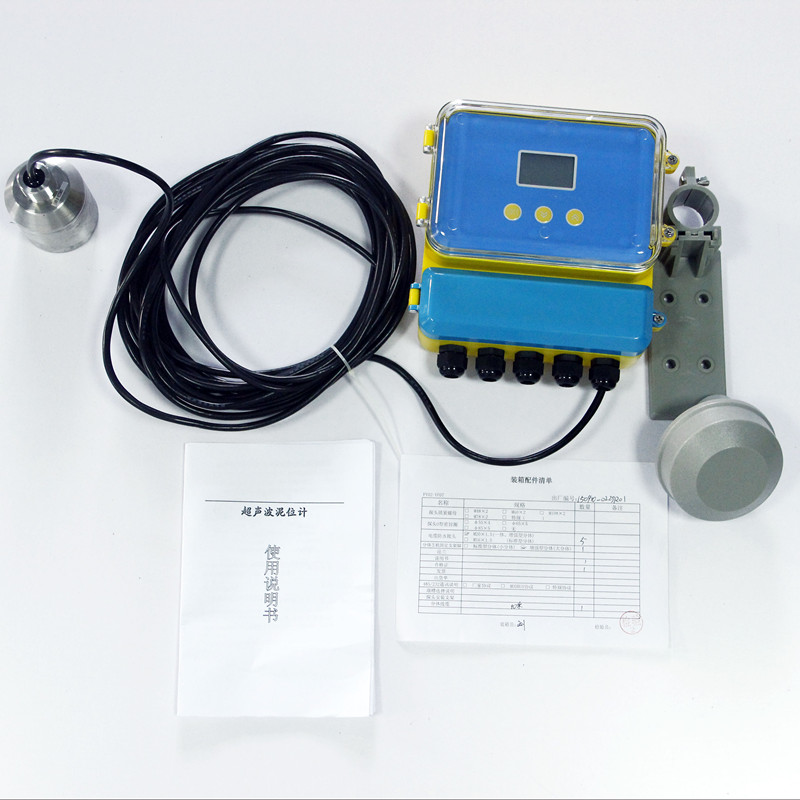

超聲波淤泥界面儀，又叫做超聲波泥位計，是一種接觸式、高可靠性、高性價比、易安裝維護的泥位測量儀器。它通過液體傳播來實現對水下泥位的檢測，是我們公司經過多年努力開發，擁有完全自主產權的新一代超聲波淤泥界面儀、。

二、調試

由于儀表現場安裝環境不同的。因此超聲波淤泥界面儀在工作之前必須知道所需測量的基本情況，比如：測量范圍、零點、滿程和現場工況等等。因此在測量之前必須對儀表進行設置。具體請參照*頁的“超聲波淤泥界面

儀菜單簡易設置操作說明”。

其他：探頭選擇、參數校正、算法選擇這三個項目請不要自行修改。

三、主要技術指標

功能	分體型
量程	常規量程是5米、10米、15米、20米可以定做30米、40米、50米、60米、70米等特殊量程
測量精度	1%~3%
分辨率	5mm或0.5%（取大者）
顯示	中文液晶顯示
模擬輸出	4～20mA/750Ω負載
繼電器輸出	單通道為2組 AC 250V/ 8A或DC 30V/ 5A 狀態可編程
供電	標配220V AC+15% 50Hz 可選24VDC 120mA 定做12VDC或電池供電
環境溫度	顯示儀表-20～+60℃，探頭-20～+80℃
通信	可選485，232通信（廠家協議）
防護等級	顯示儀表IP65，探頭IP68
探頭電纜	可達100米，標配10米
探頭安裝	根據量程和探頭的選型

產品功耗

用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA.

具體功率如下：

無繼電器是24×100mA=2.4W；

1路繼電器是24×120mA=2.9W；2路繼電器是24×145mA=3.5W；

3路繼電器是24×170mA=4.1W；2路繼電器是24×190mA=4.6W；

四、安裝指南

4.1安裝注意事項

4.1.1在選擇傳感器安裝位置時，需要遵循如下標準：

（1）應保持傳感器與泥面和池底面垂直。

（2）探頭正下方發射面內不能有障礙物，以避免超聲波信號被障礙物阻擋和反射。

（3）探頭安裝要遠離有流速突變引起的氣體泡沫和活性漂浮固體，以保證*穩定的測量。

（4）探頭安裝要遠離進水口和出水口。

（5）傳感器探頭應完全浸沒在水中，并且距池壁至少50 cm，如果池壁是上下垂直，并且表面平整的。如果池壁不平整，需要離開100cm。如果池壁不是上下垂直的，那么需要根據現場實際情況調整。

如果水池壁凹凸不平，或者有支架、管道等物體，需要加大距離池壁的距離，以避免以上物體對測量造成的干擾。

對于水池，可以使用支架安裝，要注意支架的承重能力，讓傳感器與容器壁之間保持一定距離。如果水池池壁上下是平整的，那么傳感器離容器壁的距離詳見下表：

1.200KHz的超聲波探頭

*大量程	離壁距離	*大量程	離壁距離	*大量程	離壁距離
5米	0.5米	10米	1.0米	15米	1.5米
*大量程	離壁距離	*大量程	離壁距離	*大量程	離壁距離
20米	2米	30米	3米	40米	4米

2.50KHz的超聲波探頭

*大量程	離壁距離	*大量程	離壁距離	*大量程	離壁距離
5米	1米	10米	2米	15米	3米
*大量程	離壁距離	*大量程	離壁距離	*大量程	離壁距離

20米

4米

30米

5米

40米

6米

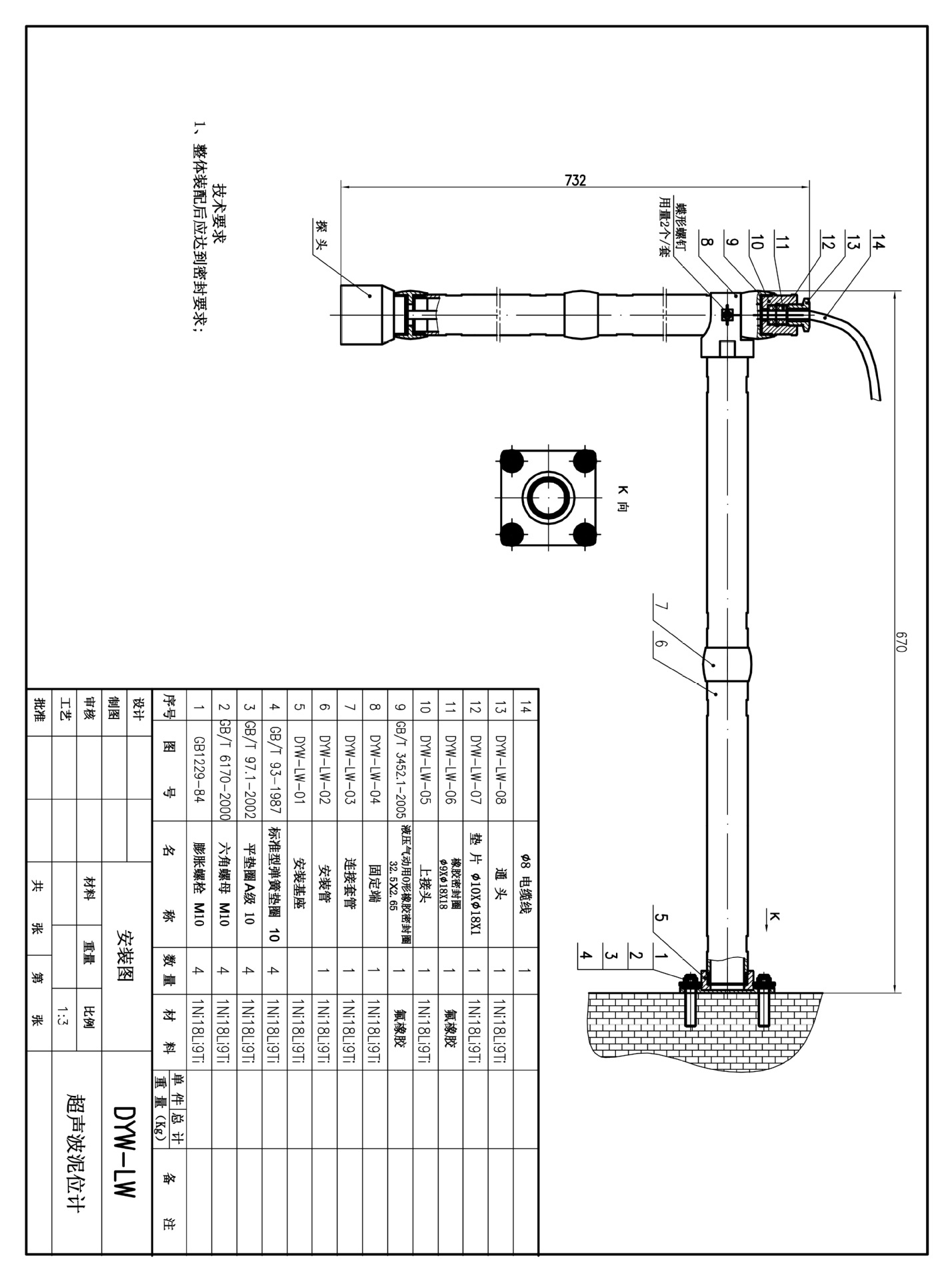

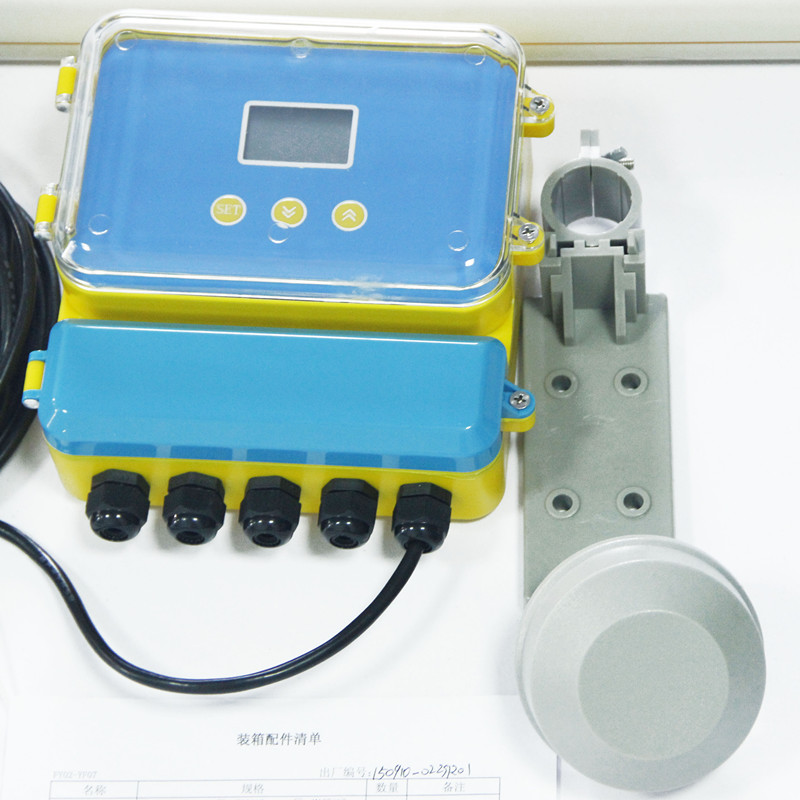

4.1.2淤泥界面儀選配安裝支架尺寸圖和安裝圖
超聲波淤泥界面儀安裝支架屬于選配件。

undefined

4.2淤泥界面儀安裝尺寸

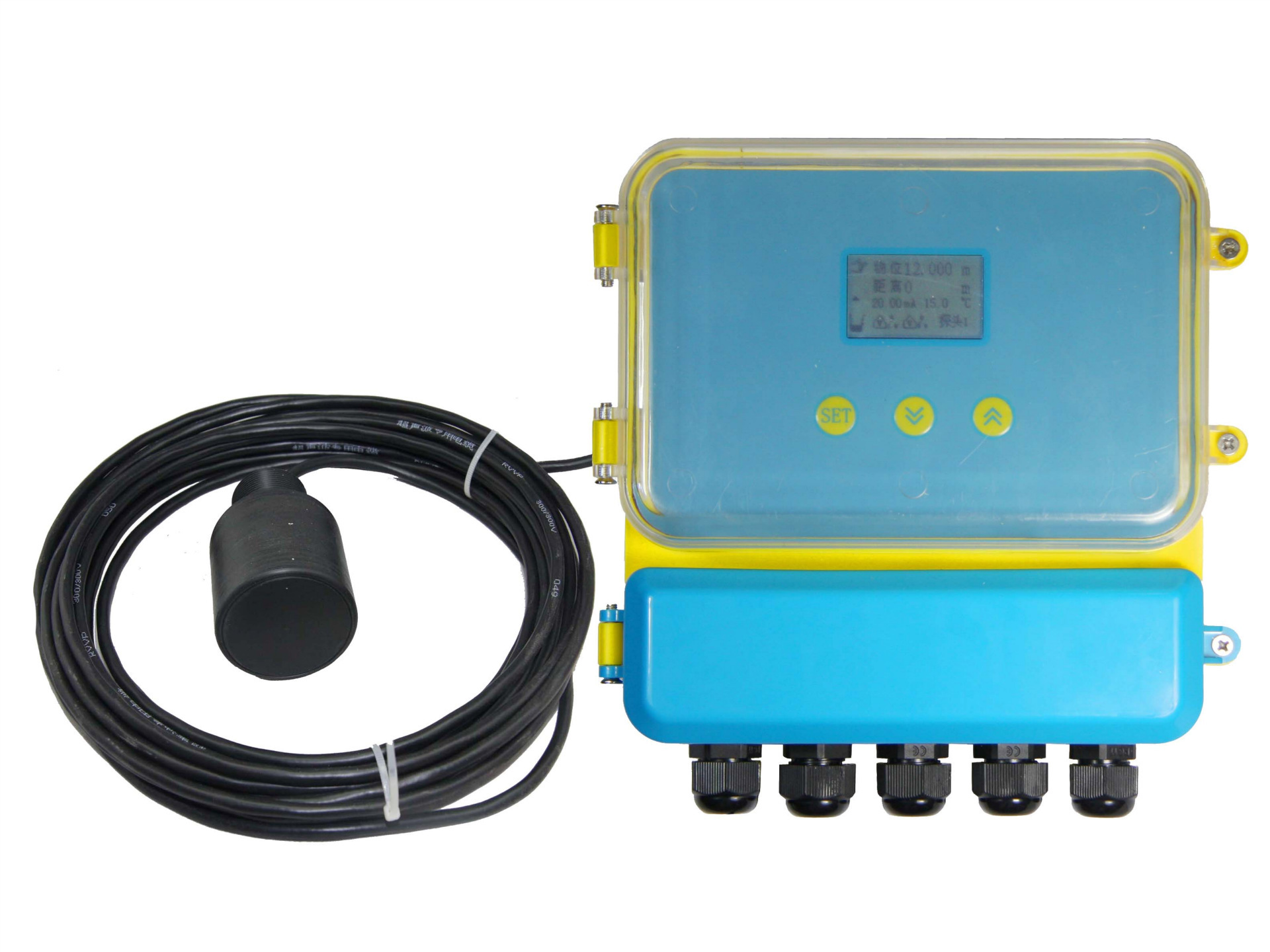

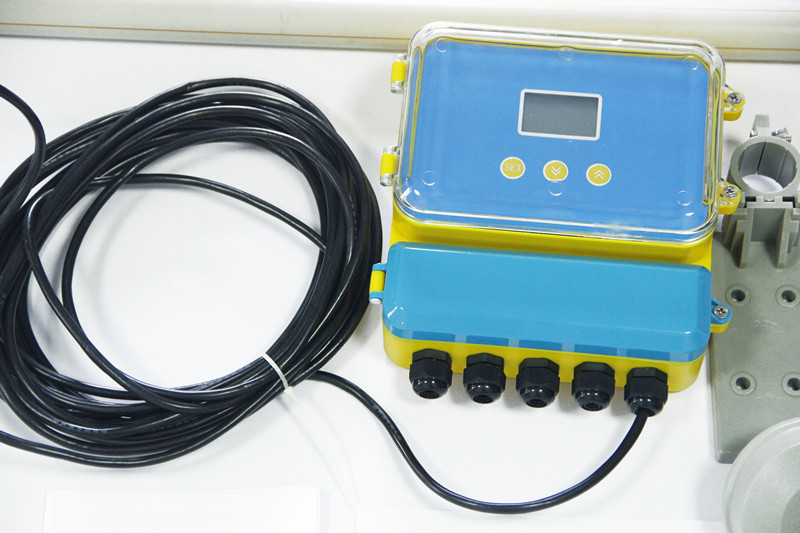

⑴本系列分體型超聲波淤泥界面儀顯示儀表外形圖
undefined
超聲波淤泥界面儀

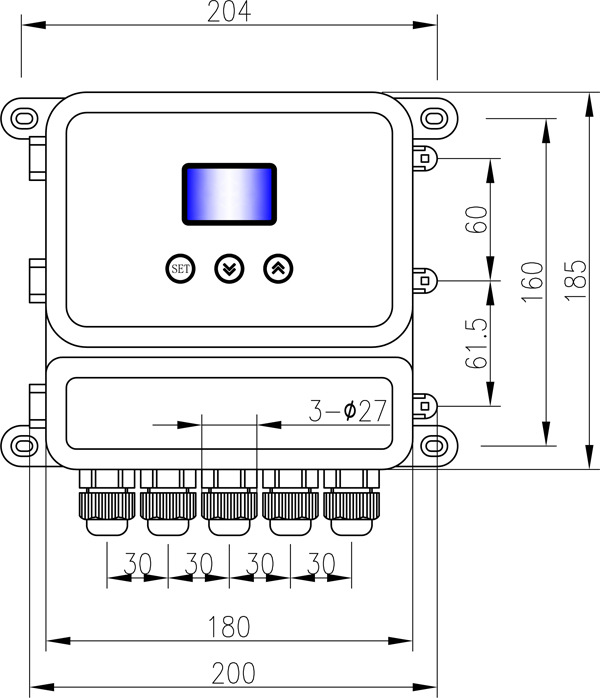

(2)本系列分體型超聲波淤泥界面儀顯示儀表尺寸圖

undefined
超聲波淤泥界面儀

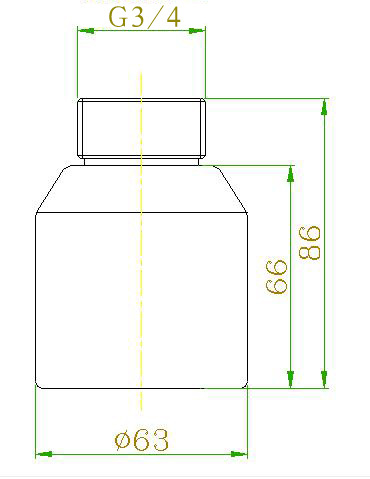

(3)本系列分體型超聲波淤泥界面儀探頭尺寸圖

undefined

4.3電氣接線圖

(1)超聲波淤泥界面儀電氣連接圖：

undefined

◆淤泥界面儀接線端子示意圖

undefined

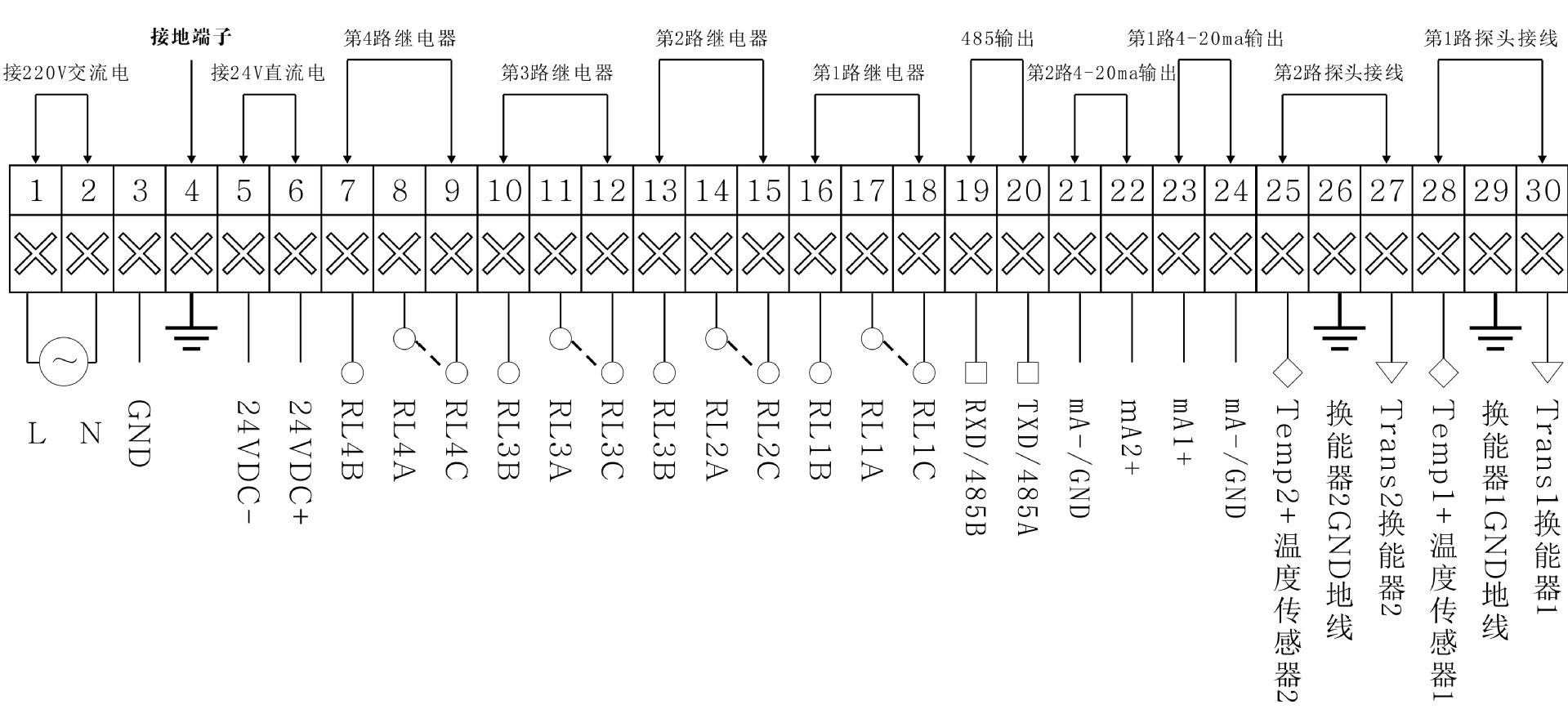

接線方法：

換能器：紅線：接 Trans1 換能器藍線： Temp 1 + 溫度傳感器+

黑線： GND 地線

電流輸出：“電流＋”接mA1 +; “電流－”接mA- /GND

繼電器：RLlnA與RLnB為常開;

如果要繼電器默認狀態是“常開”，接線就接RLlnA與RLnB。

RLnA與RLnC為常閉

如果要繼電器默認狀態是“常閉”，接線就接RLlnA與RLnC。

電源線：電源是交流電：接L，N

電源是直流電：24V＋接24VDC+ ，GND接24V DC-

五、設置

運行模式界面簡介

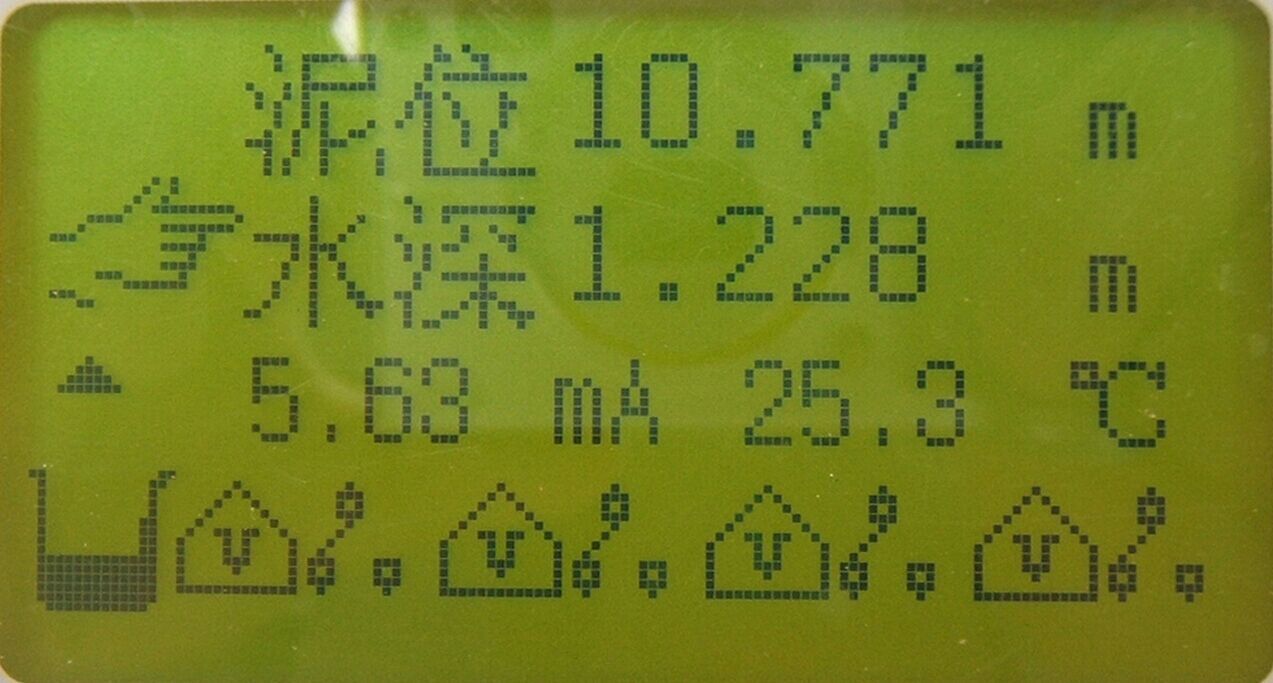

本系列超聲波淤泥界面儀、超聲波泥位計有運行和設置兩種工作模式，在設備通電并完成初始化過程后，淤泥界面儀會自動進入運行模式，并開始測量數據。此時測量為泥位測量模式。并相對輸出4～20mA值。輸出電流與泥位高低成正比。

超聲波淤泥界面儀、運行模式界面如下：

undefined

六、菜單界面及操作說明：

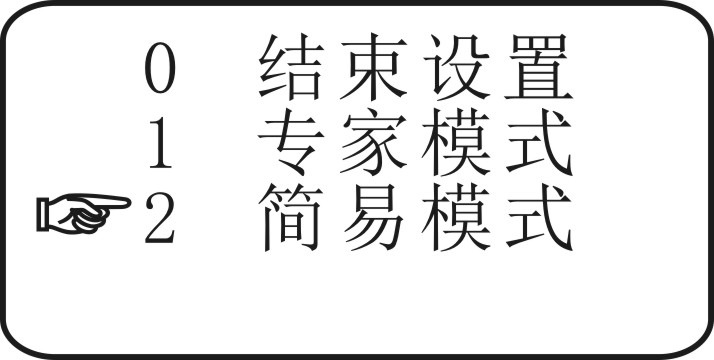

① 在運行模式界面按Set鍵進入選擇菜單界面：

undefined

再按SET鍵選擇“1專家模式”進入一級菜單。

② 一級菜單各項說明：

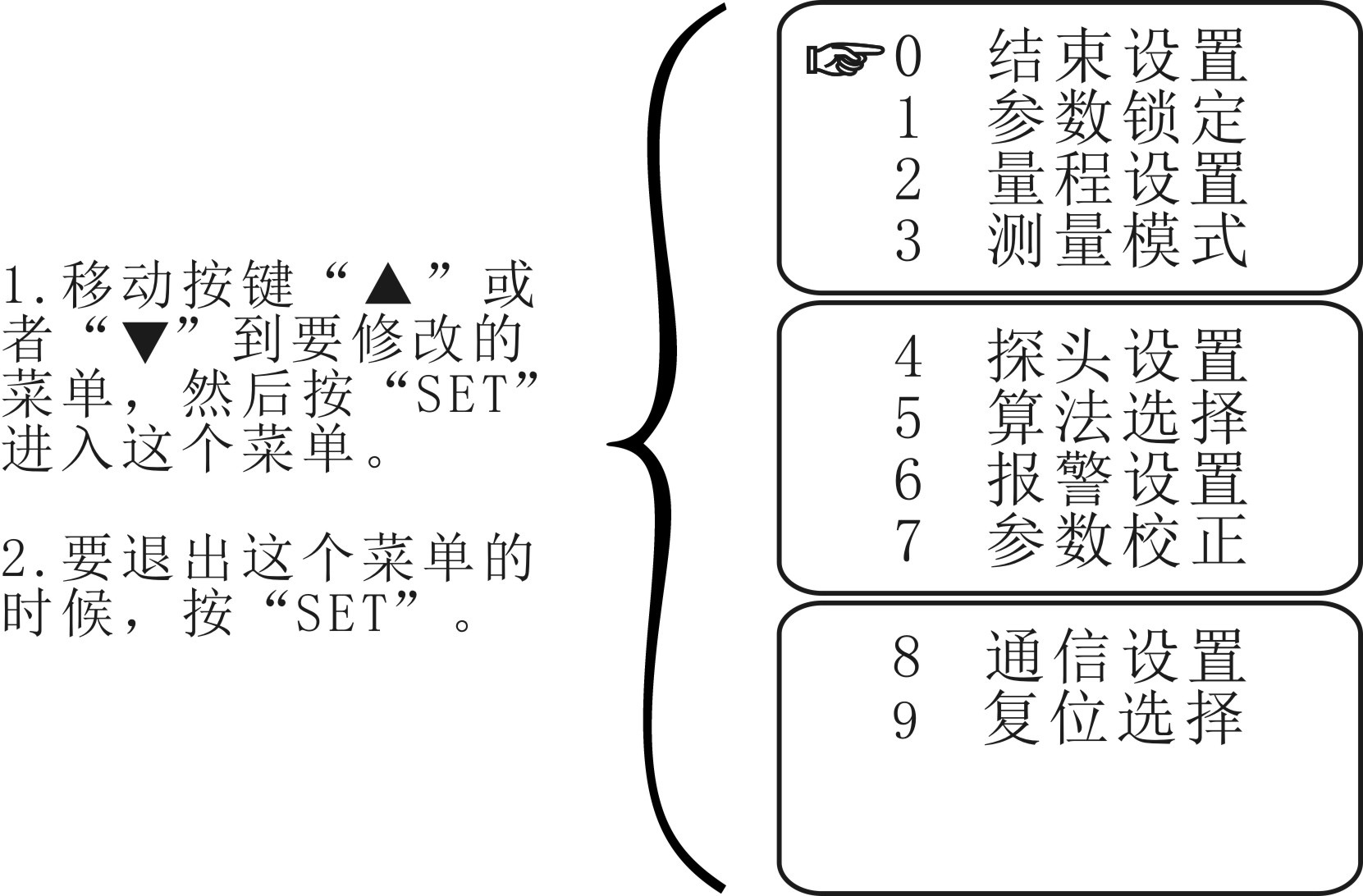

◆參數沒有被鎖定的一級菜單界面：

undefined
◆參數鎖定的一級菜單界面

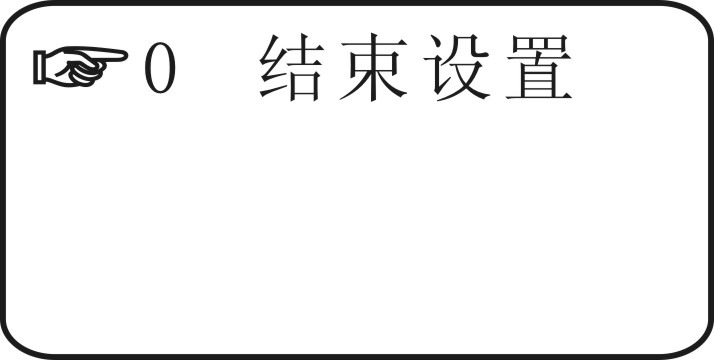

◆“0結束設置”

當選擇此項時，按Set鍵將退回到運行模式界面。

undefined

◆“1 不鎖定”

菜單不鎖定，允許別人改動。
◆“2 全局鎖定”

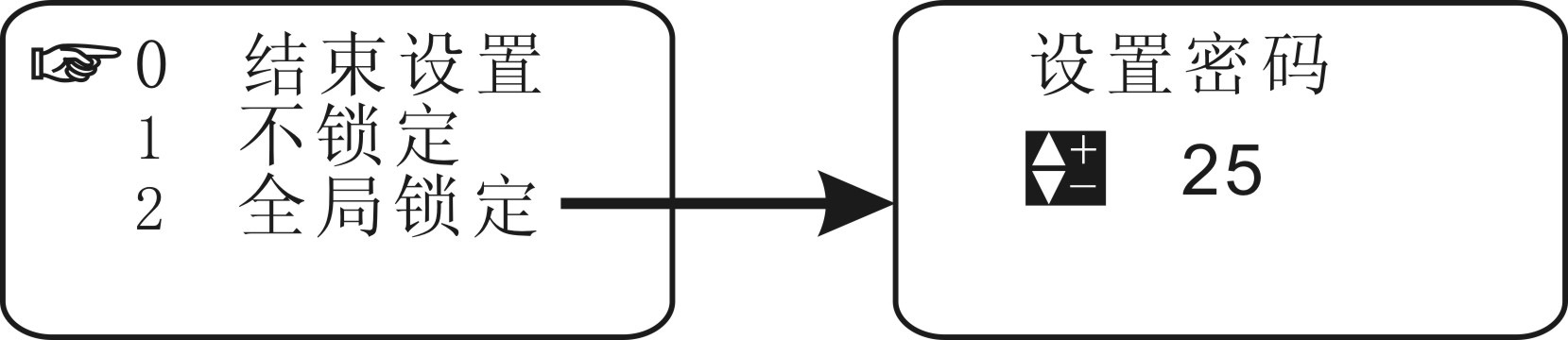

菜單上鎖，當你的參數設置好，不希望別人隨意改動，把菜單上鎖，這樣就要輸入密碼才能解鎖進行菜單操作。本流量計的初始密碼為25，用戶可以修改初始密碼任意設置自己的密碼（特別提醒請記住自己設置的密碼，如若忘記應與廠家聯系）。

不鎖定：不鎖定，那將所有的菜單都可以隨意修改。

全局鎖定：全局鎖定后，必須輸入密碼才能修改。

undefined

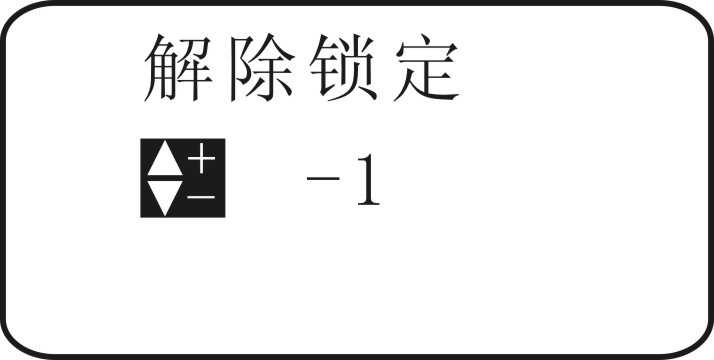

★當參數被鎖定時，按Set鍵進入?yún)?shù)鎖定的解鎖界面：

undefined

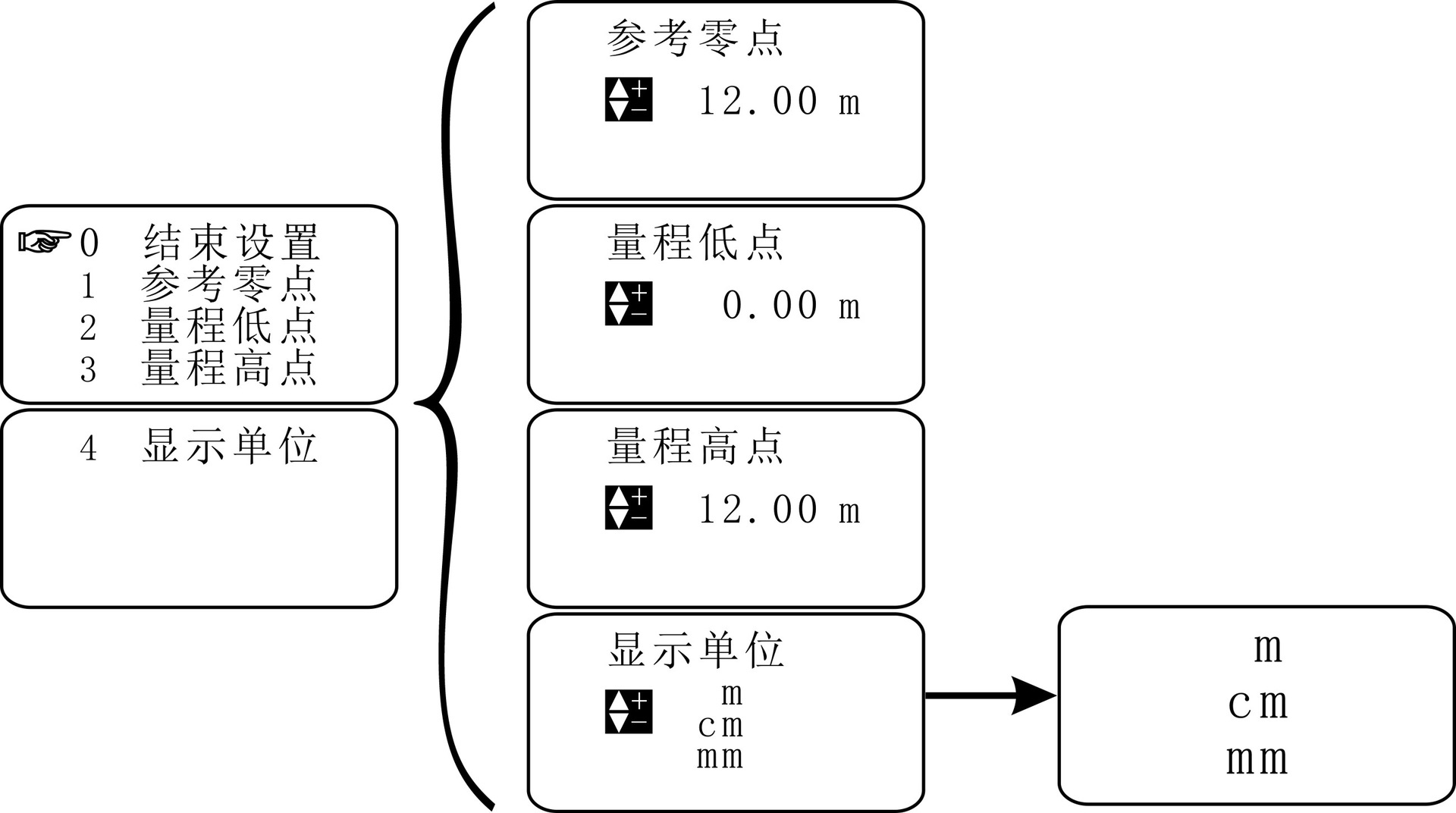

◆“2量程設置”

設置參考零點、量程高點、量程低點、顯示單位。

參考零點：設置淤泥界面儀參考零點，這個主要是物位測量的時候才有意義；出廠設置默認*大量程。

量程低點：設置淤泥界面儀4mA對應輸出的測量值；出廠設置默認為0。

量程高點：設置淤泥界面儀20mA對應輸出的測量置；出廠設置默認為*大量程。

顯示單位：有m、cm、mm三種單位可以選擇，m: 以米顯示，cm: 以厘米顯示，mm: 以毫米顯示，出廠設置默認為cm。

undefined

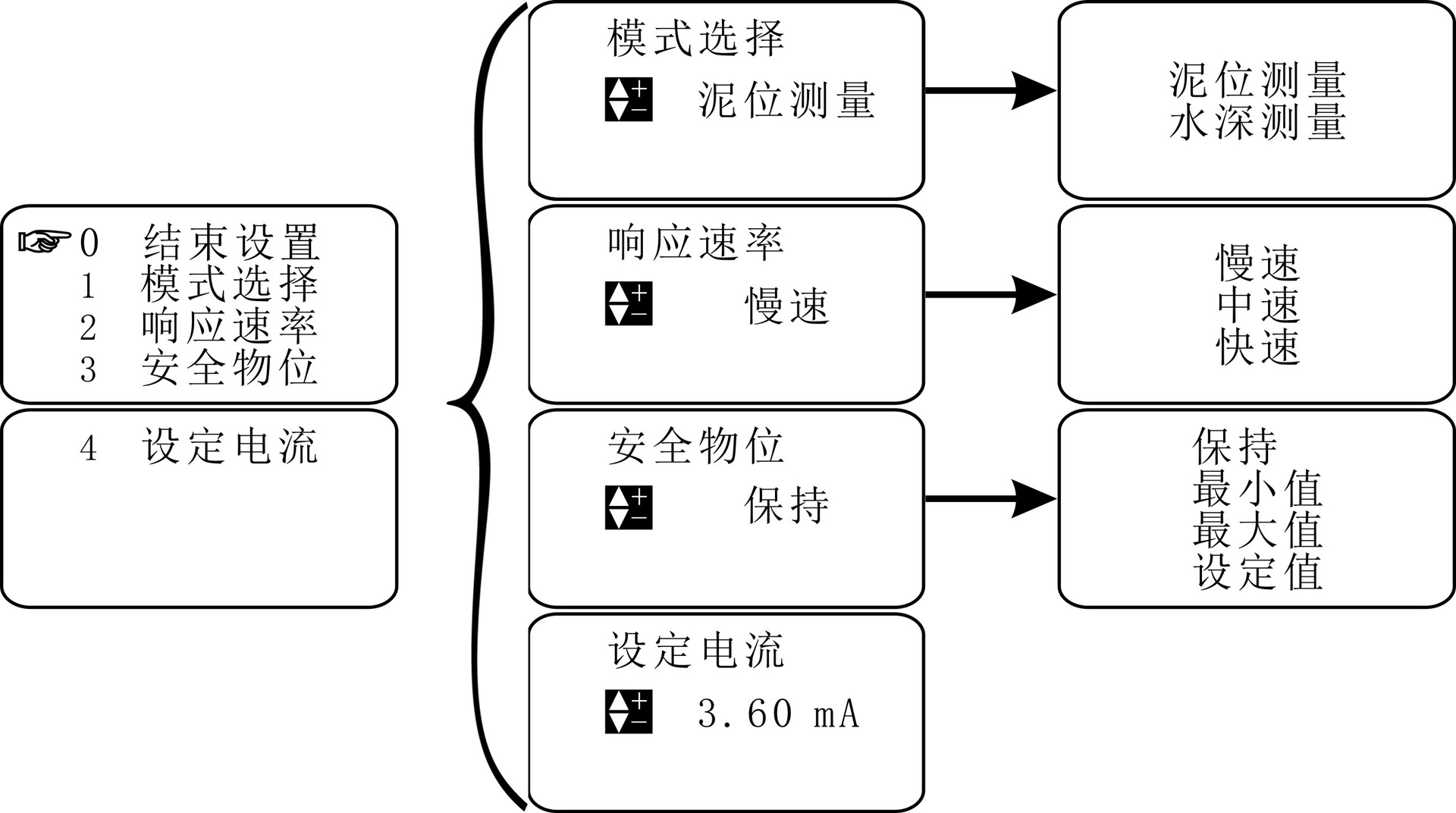

◆“3測量模式”

模式選擇：有水深測量和泥位測量兩項可以選擇。水深測量:顯示值為探頭到被泥水分界點的距離；泥位測量:顯示值為參考零點到泥水界面的距離即泥位高度。出廠設置默認為泥位測量。

響應速度：有慢速、中速、快速三項可以選擇。慢速:響應速率慢,測量精度高，不容易受干擾；中速: 介于慢速和快速之間；快速:響應速率快,測量精度低，容易受干擾。出廠設置默認中速。

安全泥位：有保持、*小值、*大值、設定值四項可以選擇。保持:系統丟波后顯示值為*后測量值,電流為相對應值；*小值:系統丟波后顯示值為4mA,電流為4mA；*大值:系統丟波后顯示值為20mA,電流為20mA；設定值:系統丟波后顯示值為*后測量值,電流輸出為設定電流的設定值。出廠設置默認為保持。

設定電流：設置丟波后的輸出指定電流,大于3.6mA,小于22mA,再選擇為保持/*大值/*小值時無效。出廠設置默認為3.6mA。

undefined

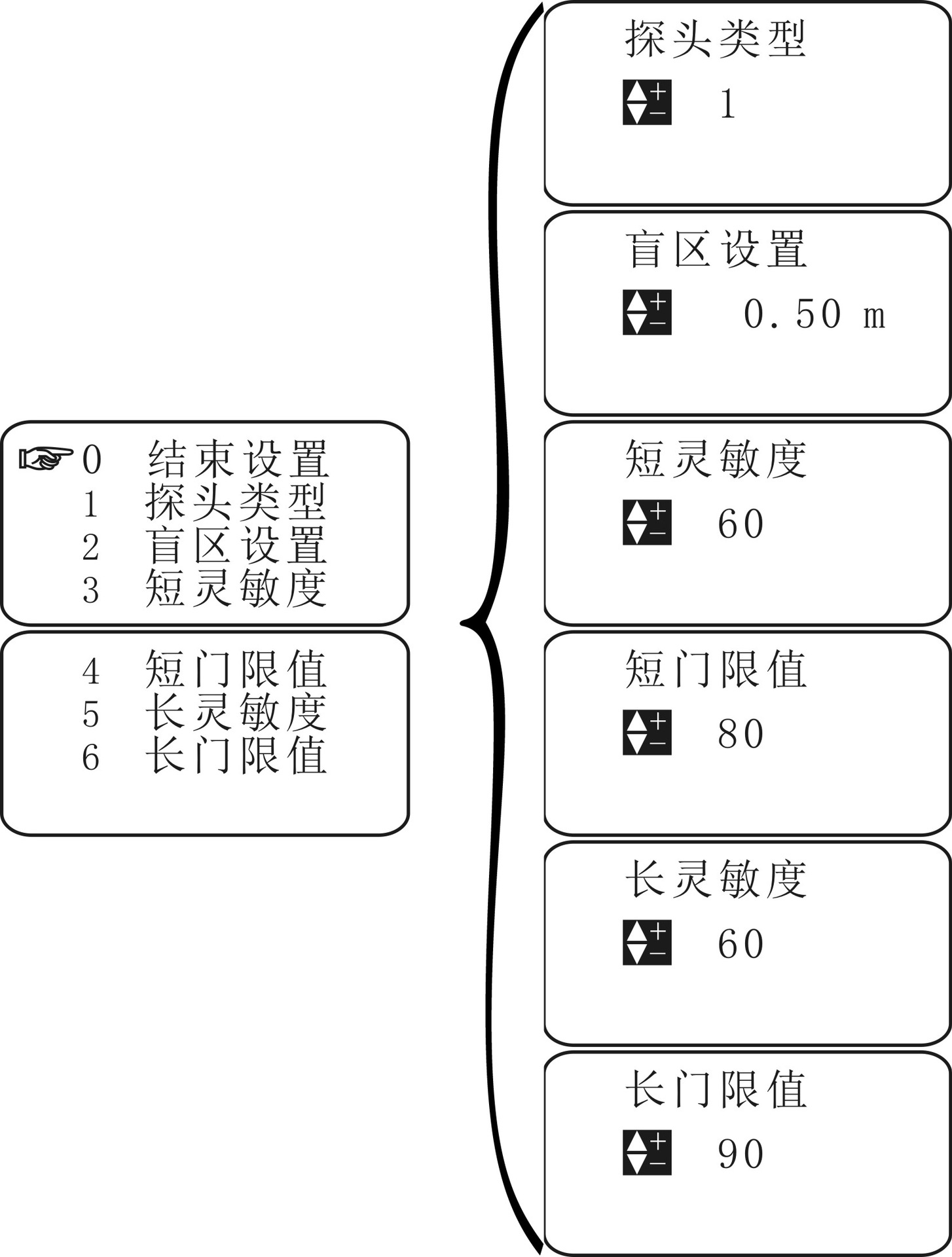

◆“4探頭設置”(這項參數請不要修改)

選擇探頭及設置相關參數。

探頭選擇：有1～9共九項可以選擇。根據探頭上的標簽選擇，出廠設置默認為5。

盲區設置：設置探頭的近端盲區，出廠設置默認為0.30。

undefined

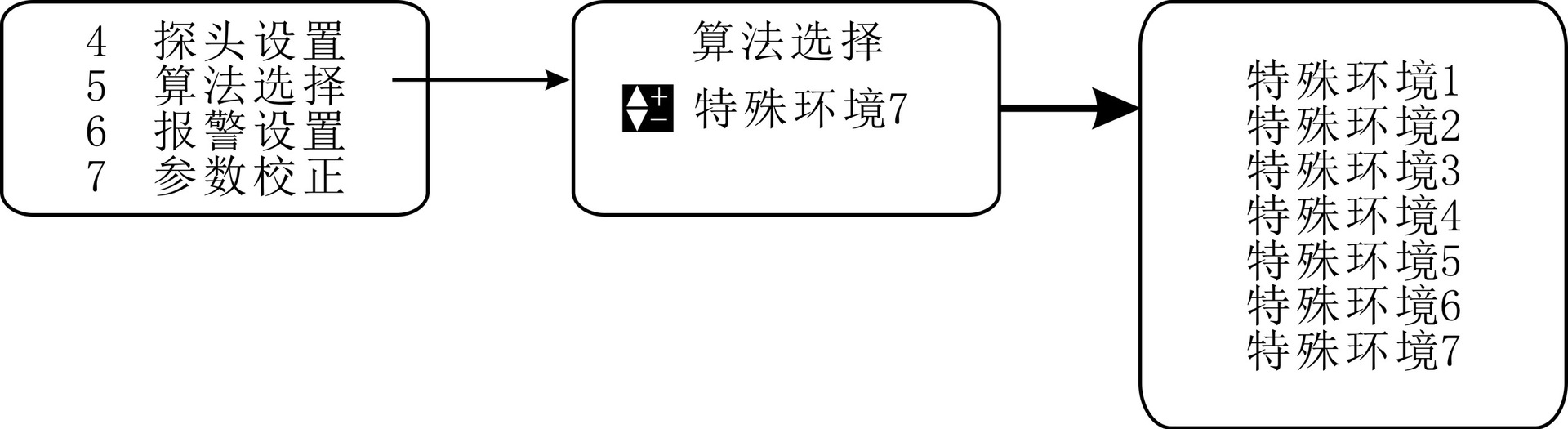

◆“5算法選擇”(這項參數請不要修改)

算法選擇：有特殊環境一、特殊環境二、特殊環境三、特殊環境四、特殊環境五、特殊環境六、特殊環境七，共七項可以選擇。出廠設置默認為特殊環境七。

undefined

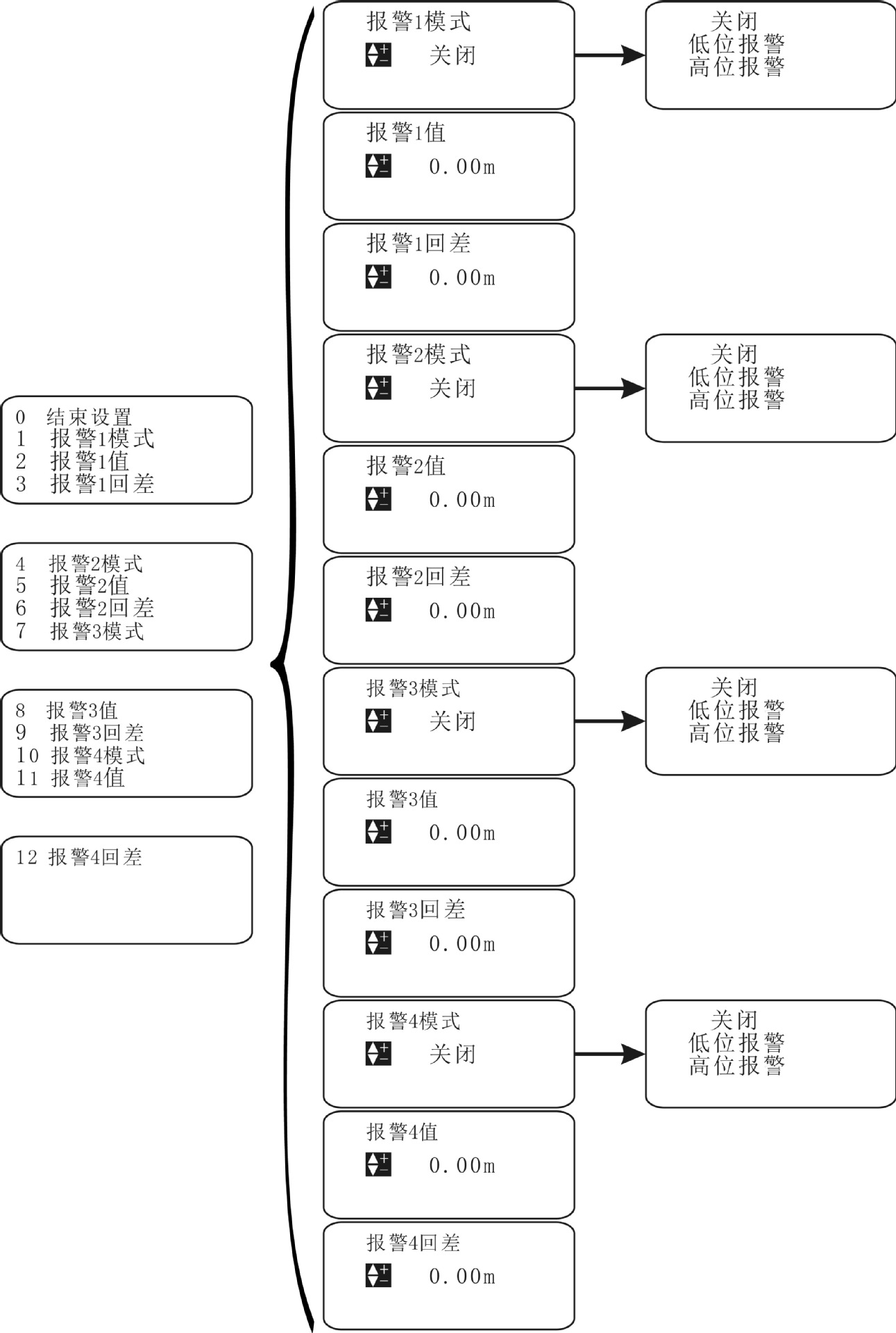

◆“6報警設置”

設置報警繼電器。

報警1模式：有關閉、低位報警、高位報警三項可以選擇。關閉:繼電器1不作用；低位報警:繼電器1低位報警；高位報警:繼電器1高位報警。出廠設置默認為關閉。

報警1值:以米為單位, 出廠設置默認為0。

報警1回差：以米為單位，觸發報警后解除報警需要測量值到報警值+/-報警回差時才有效。出廠設置默認為0。

報警回差還可以讓一個繼電器來控制水泵從低水位到高水位的整個工作過程。

1.比如用于排泥：要求水池中泥位到1米以下，水泵停止排泥；水位升到5米，水泵開始啟動往外排泥。具體設置如下：

報警1模式：高位報警。報警1值：5.00m；報警1回差：4.00m。

2.比如用于進泥：要求水池中泥位到1米以下，水泵啟動進泥；泥位升到5米，水泵開始停止進泥。具體設置如下：

報警1模式：低位報警。報警1值：1.00m；報警1回差：4.00m。

報警2模式，報警3模式，報警4模式設置同上

undefined

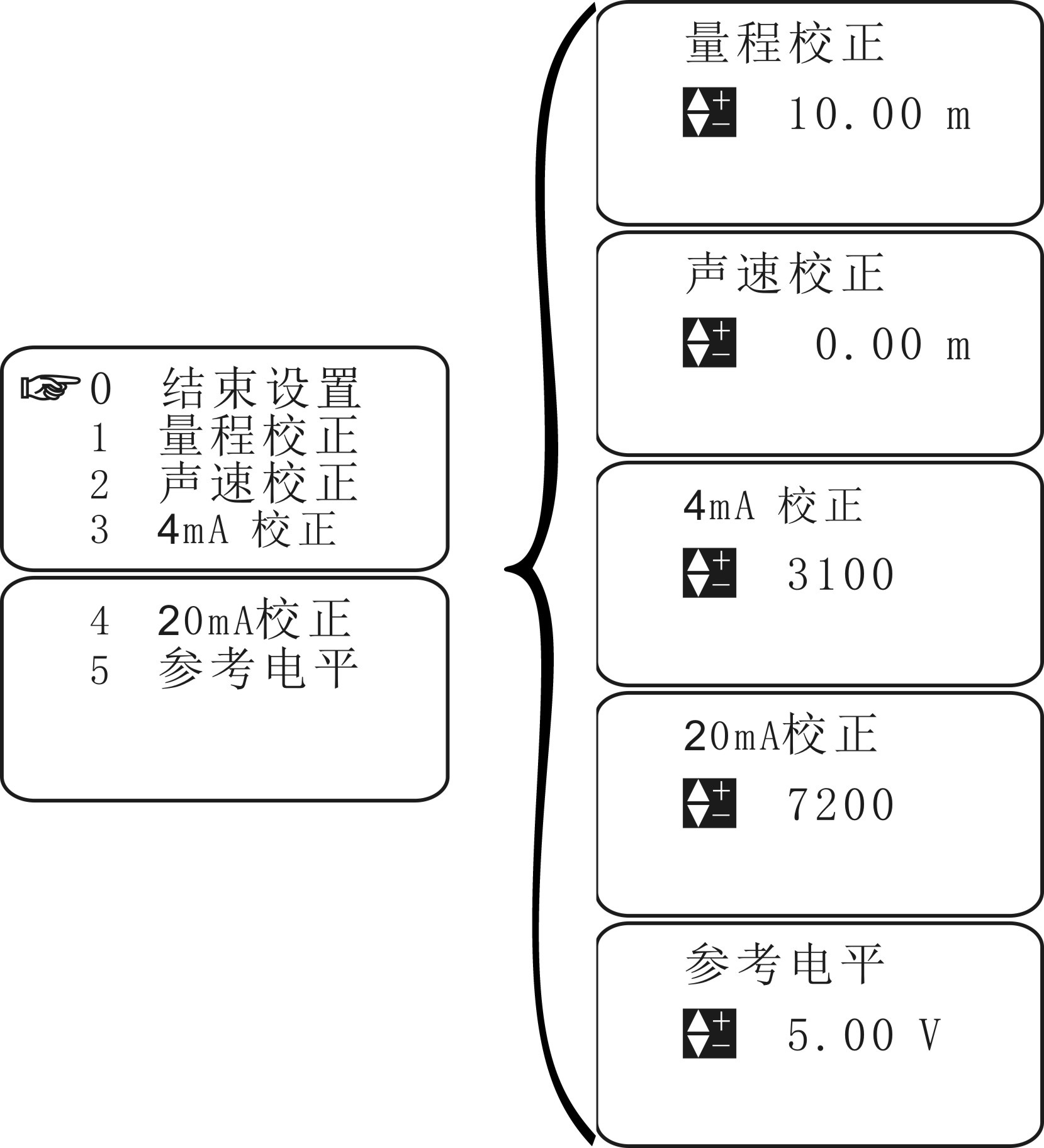

◆“7參數校正”(這項參數請不要修改)

進行量程校正、聲速校正、電流輸出校正、參考電平校正操作。

量程校正：輸入實際值,系統自動進行量程校正。出廠設置默認為測量值。

聲速校正：輸入實際值,系統自動進行聲速校正,運用在液體不是水的場合。例如：在汽油、丙酮、酒精等液體的場合，聲音在這些液體中的傳播速度不一樣，需要校正。

4mA校正：修改值,直到實際輸出電流為4mA為止。出廠設置默認為3100。

20mA校正：修改值,直到實際輸出電流為20mA為止。出廠設置默認為7200。

參考電平：輸入相應測試點測得的電壓值。出廠設置默認為5.00。

undefined

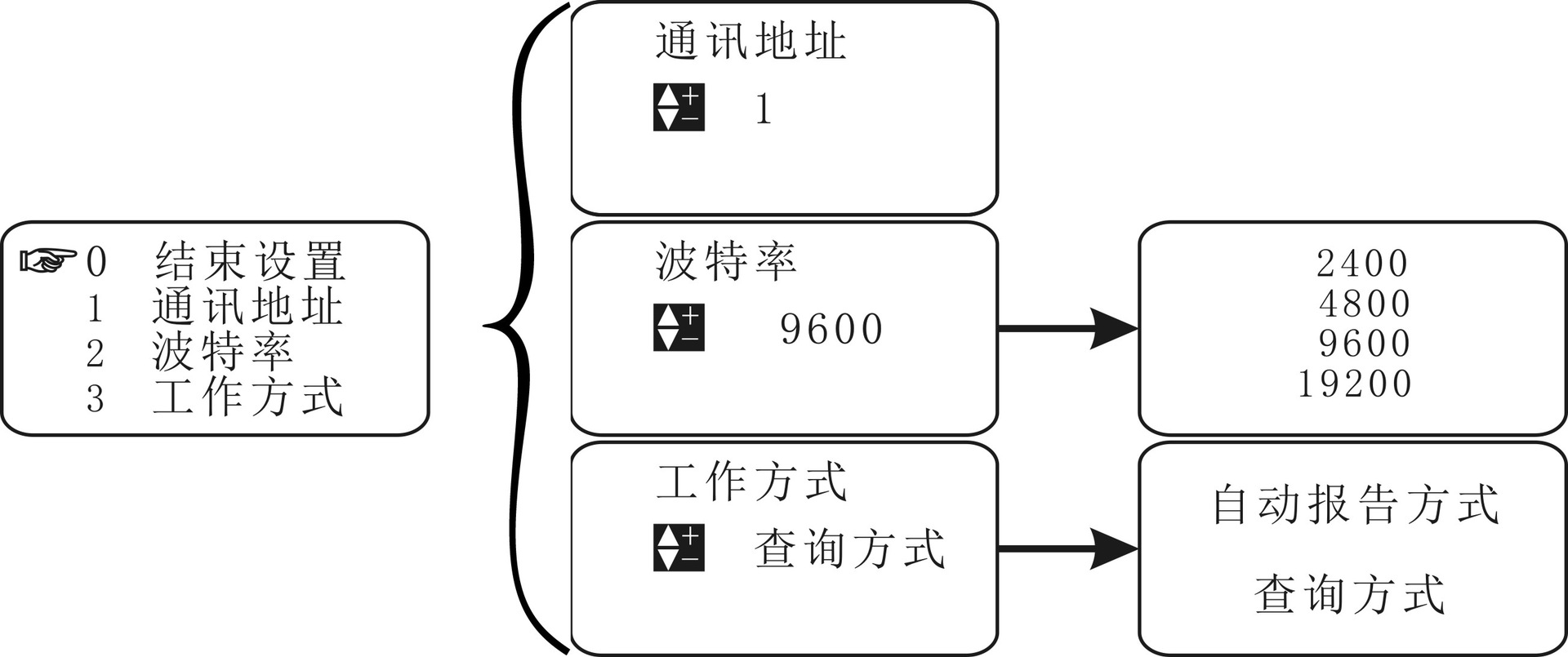

◆“8通信設置”

通訊地址：選擇通訊的地址，默認值為1。(在使用485通訊的時候，同一條485總線上的設備，必須設置為不同的地址，如果有相同的地址，就會使這兩個相同地址的設備的數據無法上傳。)

波特率：選擇通訊的頻率，有2400、4800、9600、19200可選，默認值為9600.

undefined

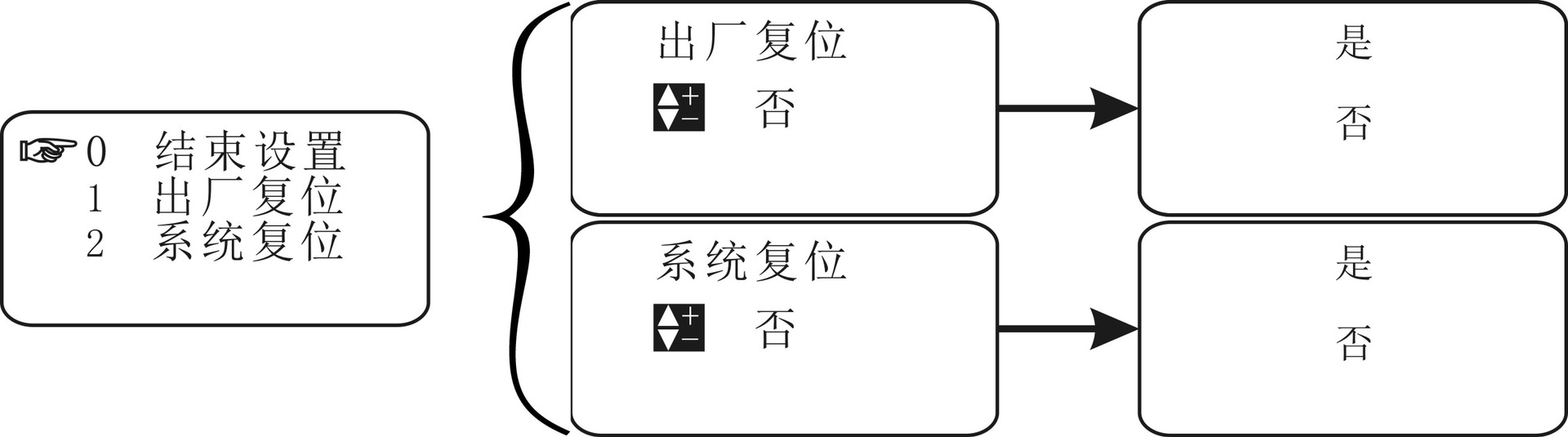

◆“9復位選擇”

出廠復位：是:恢復到剛出廠設置的狀態。否: 退出。出廠設置默認為否。系統復位：是：恢復系統設置。否：退出。出廠設置默認為否。

undefined

七、錯誤現象及處理

現象	原因	解決辦法
淤泥界面儀不工作	電源未接好	檢查電源線
淤泥界面儀工作，屏幕顯示小喇叭符號沒有變化，如圖“”則是系統進入丟波狀態	1.被測距離超出淤泥界面儀量程	1.考慮更換長量程的淤泥界面儀
	2.被測介質有強烈擾動，振動或者泡沫嚴重。	2.等待被測介質恢復平靜后，設備會自動恢復正常測量
	3.周邊有變頻器、電動機等強干擾源	3.檢查周邊環境，做好電磁屏蔽。不可與變頻器、電動機用同一個電源,還要可靠接地。儀表的進線和出現不可跟變頻器、電動機同一個線槽，或者單獨用鍍鋅管穿管保護。

4.探頭未對準被測泥面。	4.重新安裝探頭，垂直于泥面。
5.被測空間內有多余物體，比如垃圾等等	5.重新選擇合適的安裝位置，盡量避免干擾物出現。
6.泥位進入盲區。	6.抬高探頭安裝位置，或者將派泥位置改低。
7.被測液體含有泡沫、紊流或者泥沙含量大。	7.排除泡沫咨詢生產商。
8.沒有回波	8.探頭傾斜了，沒有對準目標
9.被測距離沒有超過淤泥界面儀量程，但是收不到回波信號。	9.可以選用低頻的探頭來測量。
