超聲波多普勒流量計
更新時間：2021-11-23
提示：產品本身和使用說明如有所變化將不能通知到每一位客戶，如有需要請直接跟我公司銷售人員聯系。變化的部分包含但不限于以下部分：1.產品的功能、結構、形狀、顏色等。2.軟件的功能、結構、顯示方式、操作過程等。一、產品和技術參數1.1 產品簡介和工作原理本產品是在自然水域中測量水的流速、流量的傳感器。超聲波多普勒流量計分為傳感器、主機兩部分。傳感器有兩個換能器，一個發射，一個接收。當傳感器正對著水流方···
提示：產品本身和使用說明如有所變化將不能通知到每一位客戶，如有需要請直接跟我公司銷售人員聯系。變化的部分包含但不限于以下部分：
1.產品的功能、結構、形狀、顏色等。
2.軟件的功能、結構、顯示方式、操作過程等。
一、產品和技術參數
1.1 產品簡介和工作原理
本產品是在自然水域中測量水的流速、流量的傳感器。
超聲波多普勒流量計分為傳感器、主機兩部分。
傳感器有兩個換能器，一個發射，一個接收。當傳感器正對著水流方向，也就是逆流測量的前提下：
1.水流靜止情況下，接收到的頻率跟發射頻率一樣。
2.流速越快，接收傳感器接收到的頻率越快，會高于發射的頻率。
3.流速越慢，接收傳感器接收到的頻率越慢，但是會高于發射的頻率。
當傳感器順著水流方向測量的前提下：
1.水流靜止情況下，接收到的頻率跟發射頻率一樣。
2.流速越快，接收傳感器接收到的頻率越快，但是會低于發射的頻率。
3.流速越慢，接收傳感器接收到的頻率越慢，但是會低于發射的頻率。
從上面這個就可以通過硬件和軟件計算出水流流速和水流方向。
1.2技術參數
型號：DY-WW-LSLJZ
結構：分體式；
測量種類：流速、流量
用途：在線式測量
流速范圍：0.02m/s～5.00m/s(*小水深≥15cm)；測量分辨率：1mm/s；精度：測量流速的±2～3% ；
流量范圍：正流量、反流量(這是選配項，默認是沒有的)
供電：12VDC～15VDC，
輸出信號：RS485；
無線傳輸：GPRS型RTU無線傳輸器(這是選配項，默認是沒有的)
傳感器電纜長度：10米；
被測水道類型：渠道，干渠、灌溉用水道；*小寬度＞500毫米。
液體酸堿度要求：PH值在6～8之間，對傳感器無腐蝕性。
液體溫度要求：0～50℃
液體壓力要求：自然環境狀態下，1個標準大氣壓
1.3標準測量狀態
通電后，60秒鐘后出來流速和流量。
標準測量狀態不含主機，傳感器直接出來485信號，主機輸出流速和流量?jī)煞N數據。
1.4網絡服務器軟件和硬件要求
以下是通過無線GPRS發送數據到后臺服務器才需要的要求：
*種：接收數據在50個點以內的。
1.服務器的操作系統為Windows XP SP3或者Windows 7 32位版本。
2.服務器要是聯通、電信的寬帶，帶寬4M以上，通訊良好。
3.服務器硬件要求：CPU為Intel或者AMD 雙核 2GHz以上，總共內存4GB(剩余1GB)，硬盤至少兩個分區(每個分區剩余空間10GB以上)，顯示器是*小17寸液晶(分辨率1024×768 80Hz)。
4.現場流量計安裝處，聯通或者移動的手機信號良好，并且無電磁干擾。
第二種：接收數據在51-200個點之間的。
1.服務器的操作系統為Windows XP SP3或者Windows 7 32位版本。
2.服務器要是聯通、電信的寬帶，帶寬10M以上，通訊良好。
3.服務器硬件要求：CPU為Intel或者AMD 雙核 2.4GHz以上，總共內存4GB(剩余2GB)，硬盤至少兩個分區(每個分區剩余空間30GB以上)，顯示器是*小17寸液晶(分辨率1024×768 80Hz)。
4.現場流量計安裝處，聯通或者移動的手機信號良好，并且無電磁干擾。
1.5顯示界面
顯示水位截面圖
二、產品安裝

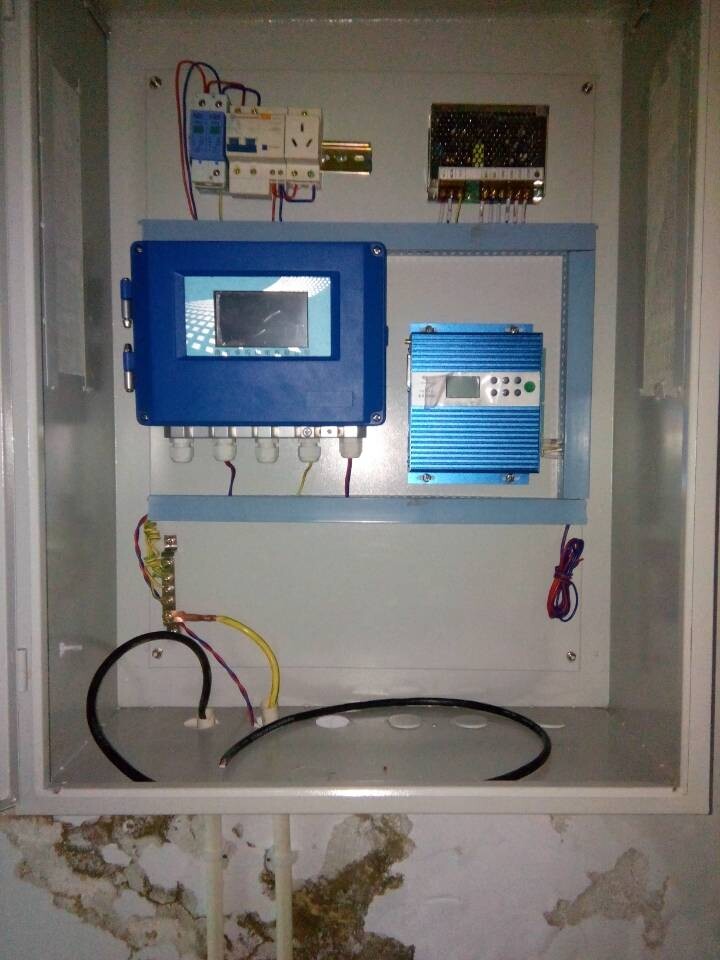

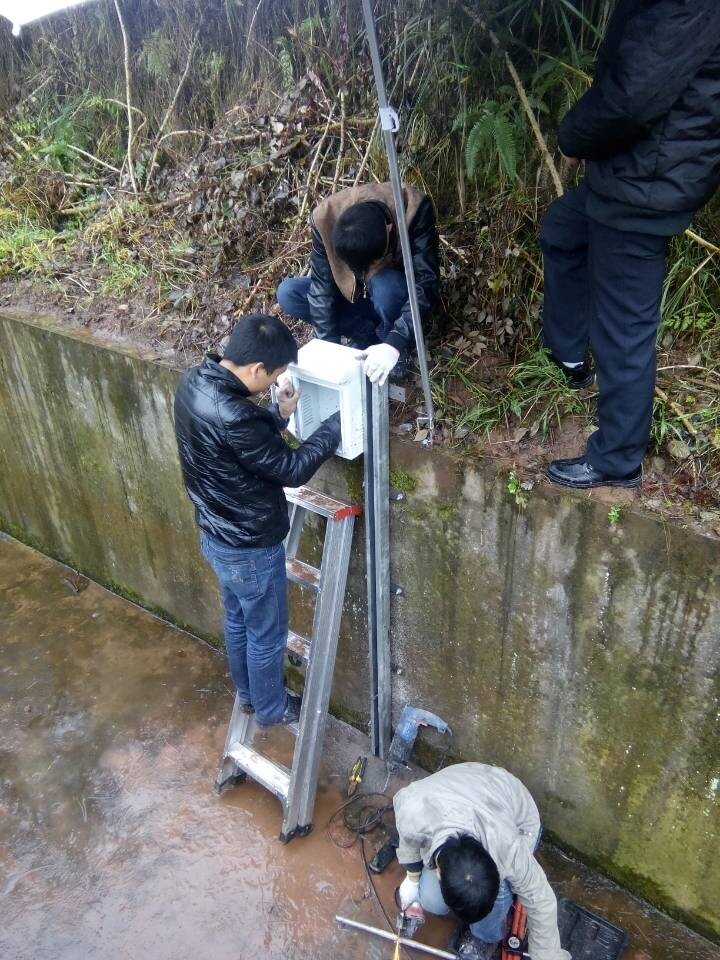

2.1傳感器安裝
灌溉渠道多數為矩形、梯形，少部分是圓形的。

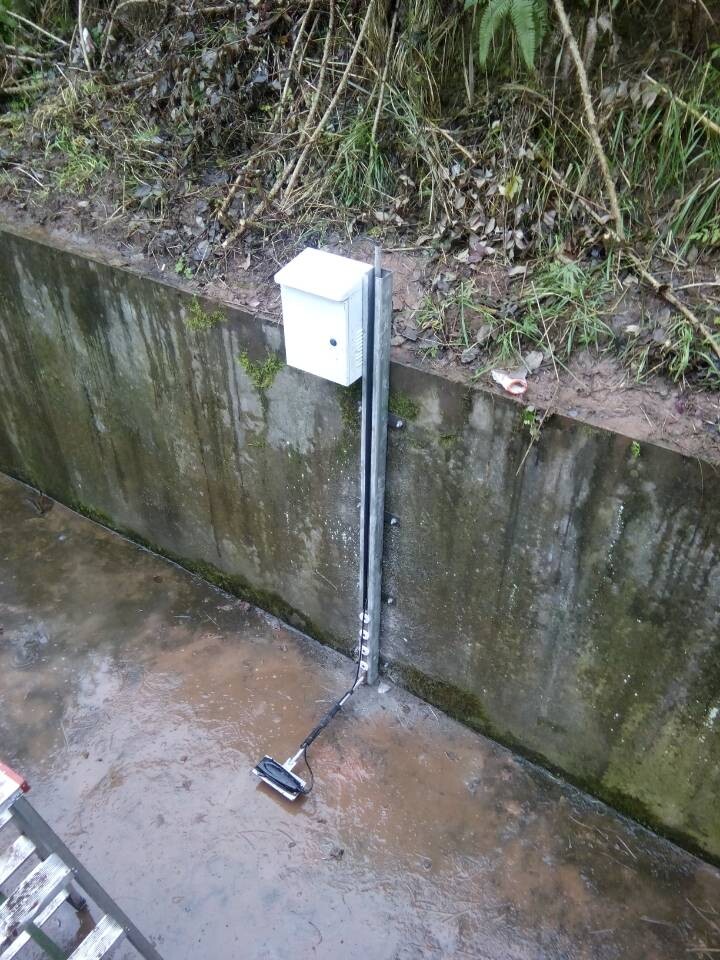

在灌溉渠道內，如果沒有沉積物，我們把傳感器安裝在渠道底部的正中央。如果有沉積物，把傳感器安裝在沉積物的旁邊。為了防止水流沖擊變動傳感器的安裝位置，傳感器底部有一個基座，專門用來固定在渠道上。也可以通過支架安裝，這樣要維修或者移動傳感器會更加方便。
三、服務器軟件(只有通過手機流量無線傳輸?shù)牧髁坑?jì)才有這個功能)
3.1服務器軟件功能
服務器軟件可以接收到現場灌溉渠道傳感器發送過來的水位、溫度、流速的信息，在屏幕上顯示并保存起來，同時可以把以上數據通過計算得出現場的流量。
3.2服務器軟件各功能說明
服務器軟件右邊是基本的功能菜單，包括啟動軟件、關閉軟件、參數設置、退出軟件等。
頂部菜單分為5種產品：超聲波液位計、超聲波液位差計、明渠流量計、多普勒流速儀、雷達物位計。根據現場實際的產品來選擇對應的菜單。
3.3基本參數設置
在基本參數中，我們先選擇“DTU編號”，可以進行對應DTU的“物位上限m”和“物位下限m”設置。
其中幾個參數作用如下：
“物位基準補償m”：當現場傳感器測量中比實際水位高10個厘米，我們可以在這里輸入“-0.10”，這樣就把現場傳感器測量的誤差糾正過來。如果現場傳感器測量中比實際水位低30個厘米，我們可以在這里輸入“0.30”來糾正。
“流量補償系數”：默認為1.00，如果測量出來的流量比實際大，比如：實際流量是每小時900立方米，儀表測量出來是每小時1000立方米，我們可以把這個數值改為“0.90”，這樣計算出來的流量就跟實際流量接近。
四、操作菜單
在運行模式界面按Set鍵3秒鐘后，進入一級菜單界面：
◆參數沒有被鎖定的一級菜單界面：
◆|“1 參數鎖定”
1.“0 結束設置”：當選擇此項時，按Set鍵將退回到運行模式界面。
2.“1 不鎖定”：菜單不鎖定，允許別人改動。
3.“2 全局鎖定”：菜單上鎖，當你的參數設置好，不希望別人隨意改動，把菜單上鎖，這樣就要輸入密碼才能解鎖進行菜單操作。本流量計的初始密碼為25，用戶可以修改初始密碼任意設置自己的密碼（特別提醒請記住自己設置的密碼，如若忘記應與廠家聯系）。
★當參數未被鎖定時，按Set鍵進入?yún)?shù)鎖定的設置界面：
不鎖定：不鎖定，那將所有的菜單都可以隨意修改。
全局鎖定：全局鎖定后，必須輸入密碼才能修改。
★當參數被鎖定時，按Set鍵進入?yún)?shù)鎖定的解鎖界面
◆“2 報警設置”
1.瞬時流量報警模式：設置瞬時流量是否要設置報警值，分為三種狀態：
“關閉”：就是不設置報警。
“高位告警”：如果設置報警值是100立方米/小時，就是瞬時流量超過100立方米/小時開始報警。
“低位告警”：如果設置報警值是100立方米/小時，就是瞬時流量低于100立方米/小時開始報警。
2.瞬時流量報警值：就是設定瞬時流量到多少立方米/小時，開始報警。
3.瞬時流量報警回差：為了避免瞬時流量波動而引起的繼電器頻繁啟動和停止，需要設定一個波動幅度來避免這個情況的出現。
4.累計流量比例輸出
5.預先設定累計流量：如果設定累計流量是2500立方米，那么累計流量慢慢加起來達到2500立方米的時候，繼電器開始動作。
◆“3 參數校正”(這個菜單只有4-20mA輸出的時候才有用)
參數校正菜單是在輸出的電流值跟計算出來的電流值不同的時候，才需要修改。首先將儀表斷電，然后把萬用表打到20ma檔，萬用表正*接到流量計“mA1+”端子上，負*接到“mA1+”右邊的“GND”端子上，然后給儀表通電。通電1分鐘以后再測量電流。
1.4mA校正：
提示：因?yàn)槠胀ㄈf(wàn)用表有偏差，所以測量的時候，如果是有±0.01-0.02mA的差別，可以忽略不計。
進入4mA校正菜單，會有一個出廠設置的數，假設是“3100”。這個時候，先按增加鍵增加一個數字，這個時候萬用表上顯示的是目前輸出的電流值。
如果萬用表顯示電流低于4mA，可以用增加數值的方法增大輸出電流，直到萬用表上顯示4mA。這個時候可以退出4mA校正進入20mA校正菜單。
如果萬用表顯示電流高于4mA，可以用減少數值的方法減小輸出電流，直到萬用表上顯示4mA。這個時候可以退出4mA校正進入20mA校正菜單。
2.20ma校正：
進入20A校正菜單，會有一個出廠設置的數，假設是“7200”。這個時候，先按增加鍵增加一個數字，這個時候萬用表上顯示的是目前輸出的電流值。
如果萬用表顯示電流低于20mA，可以用增加數值的方法增大輸出電流，直到萬用表上顯示20mA。這個時候可以退出20mA校正進入20mA校正菜單。
如果萬用表顯示電流高于20mA，可以用減少數值的方法減小輸出電流，直到萬用表上顯示20mA。這個時候可以退出20mA校正菜單。
◆“4 通信設置”(這個菜單只有485輸出的時候才有用)
1.通信地址：默認是1，可以設置為1～32中任意一個數字。
2.波特率：默認是9600，可以有2400、4800、9600、19200四種可選擇。
3.工作方式：默認是查詢方式，也就是上位機發一個指令，儀表返回一次數據。這是標準的MODBUS協議。如果是我們廠家協議，可以做成“自動報告方式”，也就是不需要上位機給指令，儀表就一直往上位機傳測量到的數據。
◆“5 堰槽類型”
以下堰槽類型必須在“工作狀態”中設置為“啟動”才能夠使對應類型的渠道計算流量。下面所有單位都是米。
1.方形管道：需要輸入渠道邊長。
2.矩形管道：需要輸入渠道的寬度和高度。
3.梯形管道：需要輸入渠道的上底邊長度、下底邊長度、梯形渠道的高度。
4.圓形管道：需要輸入直徑。
5.橢圓形管道：需要輸入長半徑和短半徑。
